42crmo 원활한 스틸 파이프

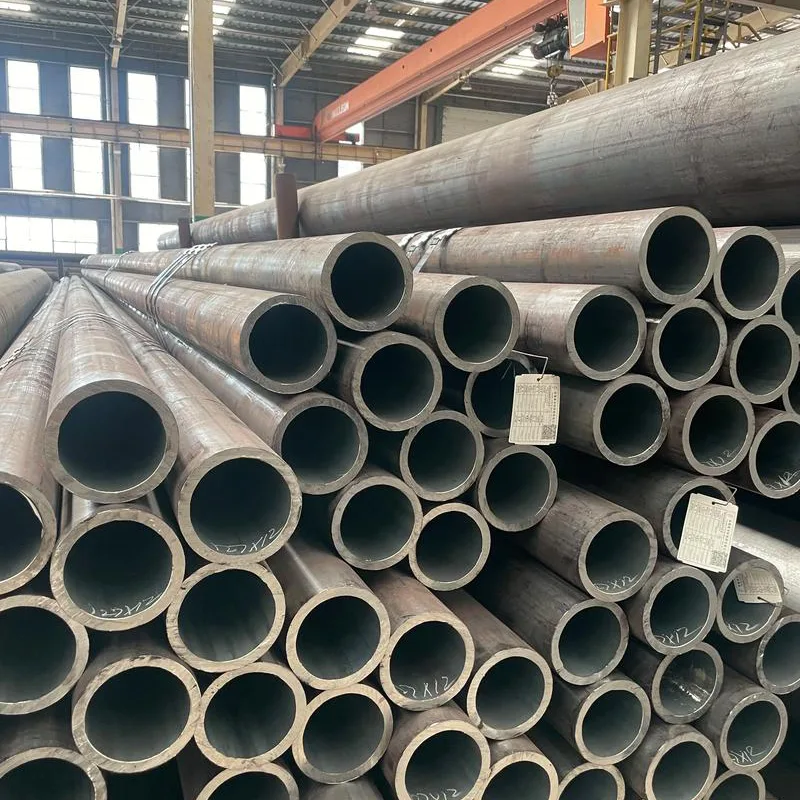

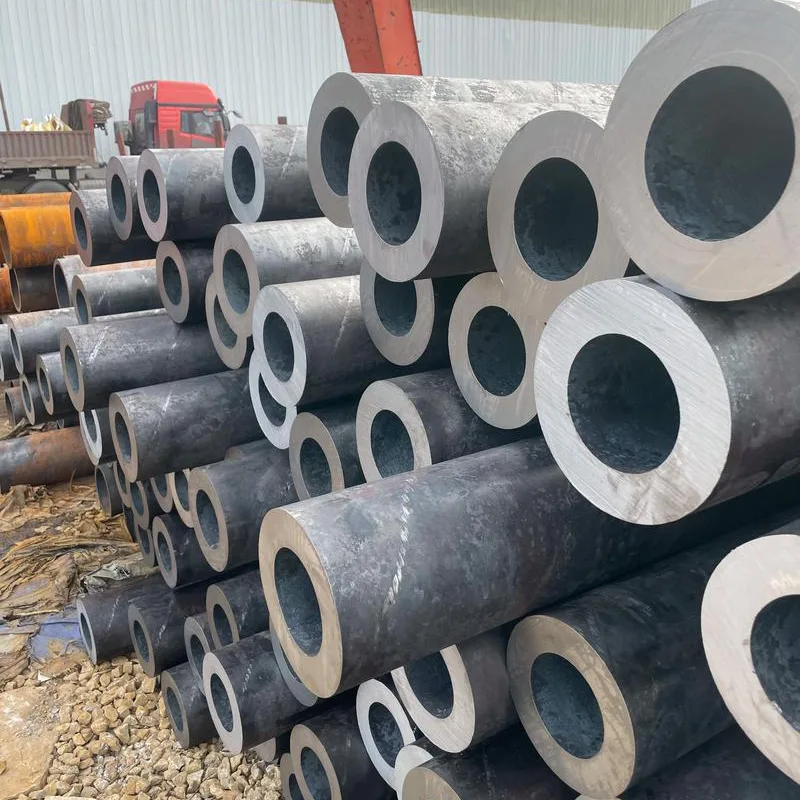

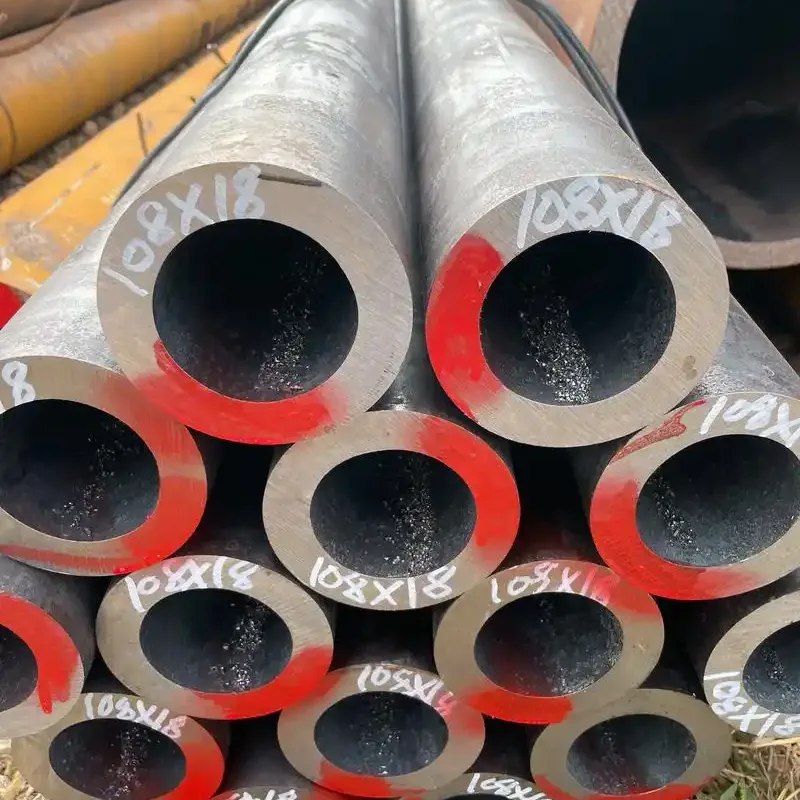

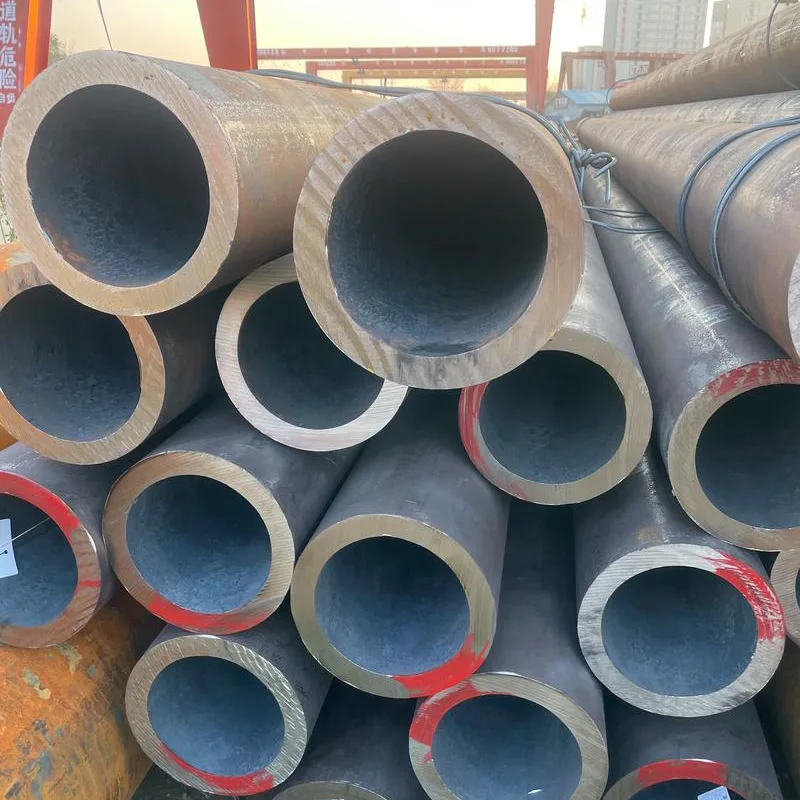

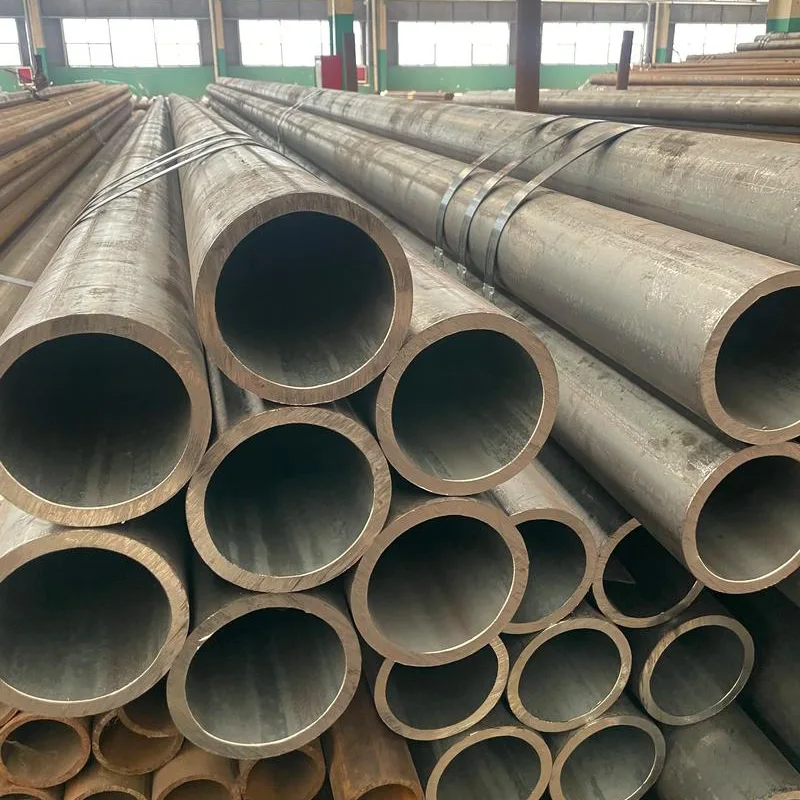

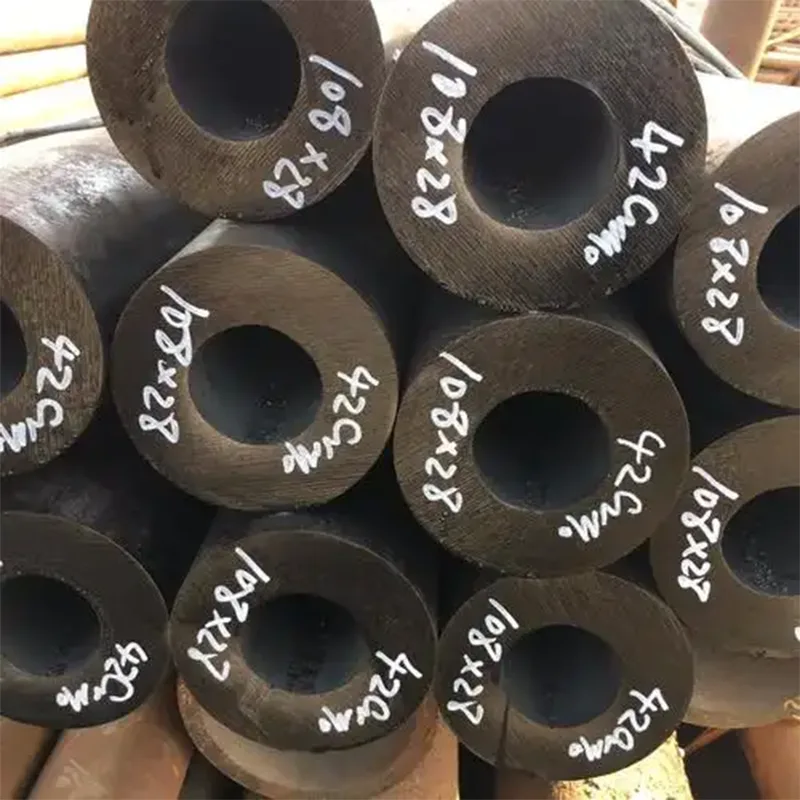

42CrMo 이음매 없는 강관은 열간 압연과 냉간 압연의 두 가지 주요 범주로 제공됩니다. 중국의 선도적인 제조업체들은 외경 Φ57~Φ426mm, 벽 두께 4~50mm를 커버하는 열간압연 파이프의 정기적인 재고를 유지하고 있습니다. 냉간 압연 정밀 파이프는 외경 Φ10~Φ159mm, 벽 두께 2~20mm를 커버합니다. 특대 직경, 특대 두꺼운 벽 및 비표준 크기에 대해 맞춤형 압연이 가능합니다. 맞춤형 길이 가공도 가능하므로 중장비, 고압 유압 실린더 및 기타 고강도 응용 분야에 적합합니다.

문의 보내기

제품 설명

42CrMo 이음매 없는 강관의 화학적 조성은 GB/T 3077-2015 "합금 구조 강철" 표준을 준수합니다(구조용 이음매 없는 강관에 대한 GB/T 8162도 이 구성 요구 사항을 참조함). 제련 분석을 위해 법적으로 허용되는 함량 범위(질량 분율, %)는 다음과 같습니다.

요소 기호	요소 이름	내용 범위
C	탄소	0.38 ~ 0.45
시	규소	0.17 ~ 0.37
망	망간	0.50 ~ 0.80
Cr	크롬	0.90 ~ 1.20
모	몰리브덴	0.15 ~ 0.25
P	인(유해 불순물)	≤ 0.035
S	황(유해 불순물)	≤ 0.035
니	니켈(잔류원소)	≤ 0.30
구리	구리(잔류원소)	≤ 0.30

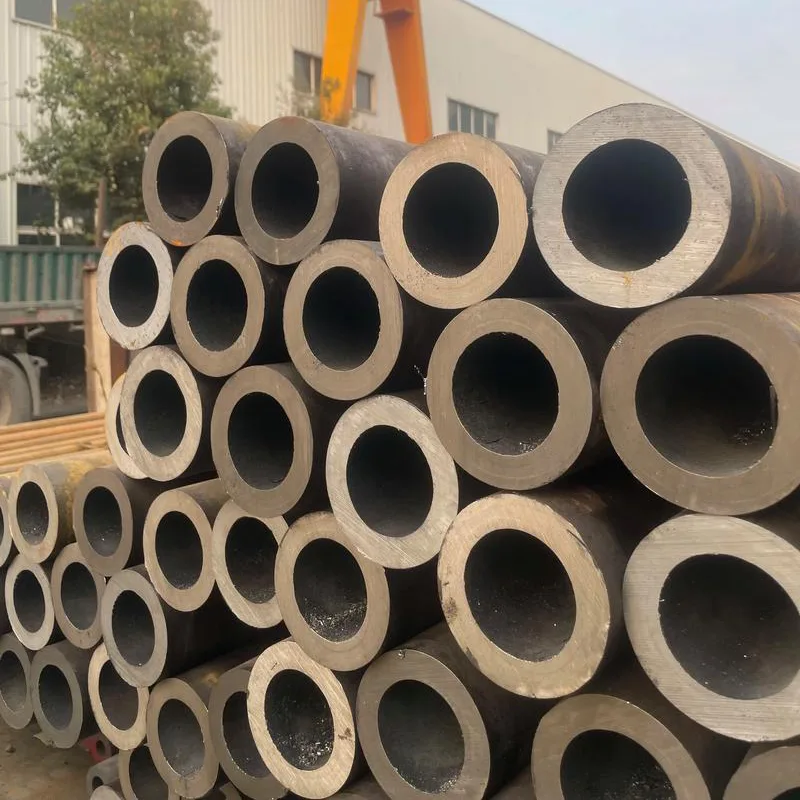

42crmo Seamless Steel Pipe

핵심 속성은 다음과 같습니다

1. 담금질 및 템퍼링 상태에서 우수한 기계적 특성: 담금질 및 고온 템퍼링 열처리 후 기존 단면 파이프의 인장 강도는 ≥1080MPa, 항복 강도는 ≥930MPa, 파단 후 연신율은 ≥12%, 실온 충격 에너지는 ≥63J입니다. 강도와 내하력은 45# 이음매 없는 파이프의 1.8배 이상이며 40Cr 합금강 파이프의 성능을 훨씬 능가하는 동시에 우수한 가소성과 인성을 유지하여 고강도와 내충격성의 균형을 유지합니다.

2. 열처리에 대한 강력한 적응성과 탁월한 담금질성: 크롬과 몰리브덴은 상승적으로 담금질성을 향상시켜 오일 담금질이 상당한 템퍼링 취성 없이 큰 벽 두께 부분에 침투할 수 있도록 합니다. 템퍼링, 고주파 표면 경화, 가스 질화 등 다양한 열처리 공정을 지원합니다. 고주파 담금질 후 표면 경도는 HRC55~60에 도달할 수 있으며, 질화 후 표면 경도는 더욱 높아져 "표면의 높은 내마모성과 코어의 높은 인성"이라는 구배 성능을 달성합니다.

3. 안정적인 고온 크리프 및 내피로성: 몰리브덴은 고온 결정립계 슬립을 효과적으로 억제하여 고온에서 급격한 강도 저하 위험 없이 500℃ 이하에서 안정적인 강도와 크리프 저항을 유지합니다. 입자가 미세하고 균일하여 교번하중에서의 피로강도가 우수하고 내충격성, 내과부하성이 우수하여 장기간 고주파 응력을 받는 고하중 조건에 적합합니다.

4. 제어 가능한 가공 성능: 어닐링/정규화 상태로 공급되는 파이프는 가공성이 뛰어납니다. 뜨임 후 경도가 HB280~320 범위에서 안정되어 달라붙음이나 치핑 현상이 적고 가공 정밀도가 높습니다. 용접은 안정적인 용접 강도를 얻기 위해 250~350℃로 예열하고 용접 후 서냉이 필요합니다.

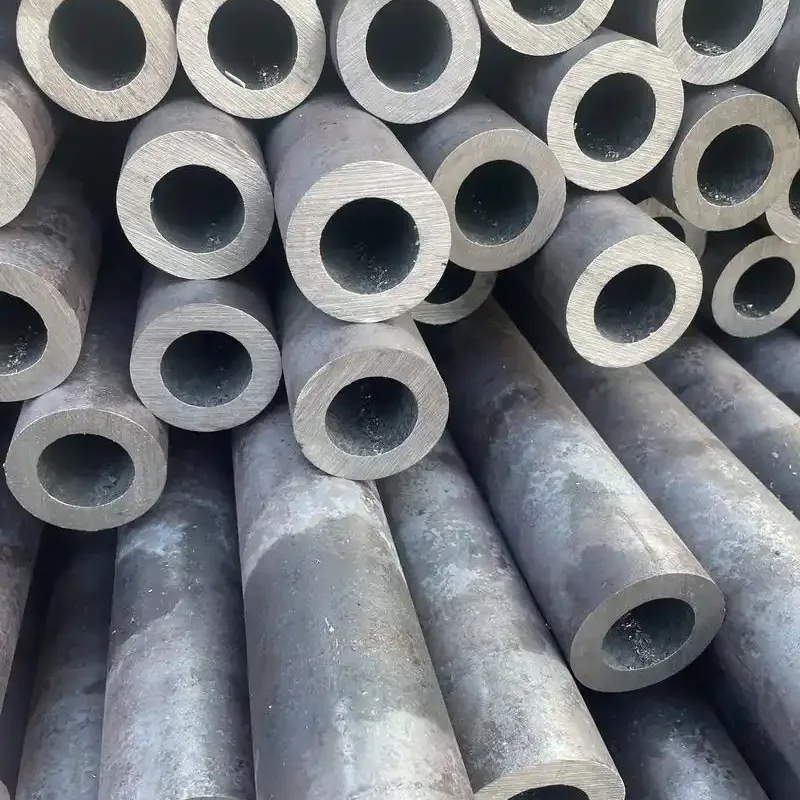

42crmo Seamless Steel Pipe
